Terrændæk · trin for trin
Nyt isoleret betondæk med PIR og gulvvarme
Guide fra klaplag til færdigt gulv.
5 faser
Åbn fasen.
01Fase 1Fastlæg opbygningenByggehøjde, PIR og projektvalg
Start med færdig gulvkote og fordel højden mellem beton, gulv, flydespartel og PIR.
Trin 1
Fastlæg byggehøjden og konstruktionens lag
Mål fra klaplaget til færdigt gulv. Træk beton, gulv og opretning fra. Resten er pladsen til PIR.
Beslut før du bestiller
- hvor mange mm betonlaget skal være
- hvor mange mm PIR der er plads til
- rionettype, opklodsning og betondækning over armeringen
- rørafstand, kredslængder og placering af gulvvarmefordeler
- færdig gulvhøjde og hvilken gulvbelægning der skal lægges
Rionet og PEX-rør er indstøbt i betonlaget og trækkes derfor ikke fra som en ekstra byggehøjde.
02Fase 2Klargør og isolerKlaplag, opretning, kantisolering og PIR
Underlaget skal være stabilt og plant, før PIR og kantisolering monteres.
Trin 2
Kontroller klaplaget
Klaplaget skal være stabilt og plant, så PIR-pladerne får fuld understøtning. Fjern løse rester og høje punkter. Revner, fugt eller løse områder skal udbedres før PIR lægges.
Sådan gør du
- Rengør overfladen grundigt
- Fjern mørtelknolde og lokale forhøjninger
- Kontroller planheden med retskinne eller laser
- Marker områder der skal rettes op
Kontroller
- PIR-plader kan ligge uden at vippe
- Der er ingen løse partier
- Revner, fugt og løse områder er udbedret
Trin 3
Ret underlaget op
Små lokale fordybninger kan ofte rettes med afrettersand. Større niveauforskelle løses typisk mere kontrolleret med flydespartel. Målet er fuld understøtning af PIR-pladerne.
Sådan gør du
- Kontroller højder med laser
- Vælg opretningsmetode efter variationens karakter
- Kontroller planhed med lang retskinne
- Prøvelæg en PIR-plade
Afrettersand eller flydespartel?
Afrettersand: bruges kun til mindre lunker, hvor sandet ligger stabilt og ikke kan vandre.
Flydespartel: bruges når gulvet skal rettes mere kontrolleret op over en større flade.
Typisk fejl: Et ujævnt underlag må ikke skjules, hvis PIR-pladerne stadig mangler stabil understøtning.
Trin 4
Monter kantisoleringen
Kantisoleringen monteres langs vægge og faste bygningsdele, før resten af gulvet bygges op. Den adskiller betonlaget fra kanten og skal stå fast under støbningen.
Sådan gør du
- Rengør kanten langs væggene
- Monter kontinuerligt hele vejen rundt
- Luk samlinger og hjørner
- Fastgør før støbning
- Lad den rage over færdig betonkote og skær den først til ved afslutning
Kontroller
- Ingen afbrydelser ved hjørner
- Ingen direkte beton-væg kontakt
- Kantisolering står fast
Trin 5
Læg PIR-pladerne tæt og stabilt
Start fra en lige kant, læg pladerne tæt og tilskær præcist ved kanter og gennemføringer. Ved flere lag forskydes samlingerne.
Sådan gør du
- Læg første række tæt
- Saml fer/not korrekt
- Tilskær præcist ved detaljer
- Kontroller løbende at plader ikke vipper
Tape, lim og PU-skum – hvornår bruges hvad?

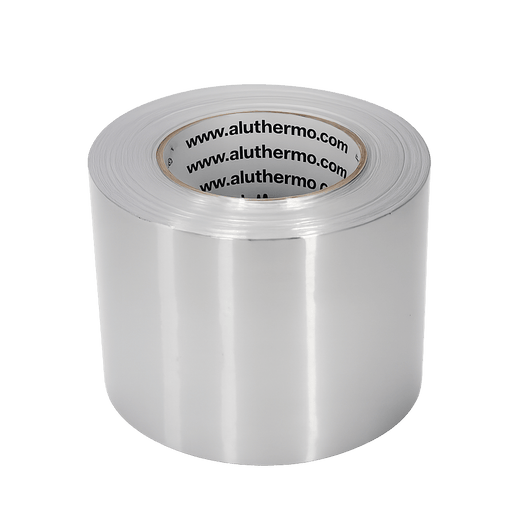

Tape: Aluthermo Systemtape kan bruges som montagehjælp på rene, tørre aluminiumsoverflader. PE-folien er fortsat det sammenhængende tætte lag i denne opbygning.
Lim: bruges, når pladerne skal fastholdes mod underlaget eller mellem lag.

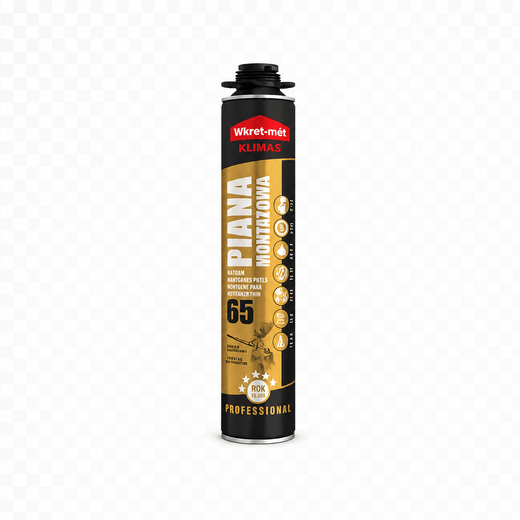

PU-skum: bruges ved mindre uregelmæssige åbninger. Store åbninger lukkes med tilpassede PIR-stykker.
Trin 6
Tilpas og stabiliser PIR-pladerne
Tilskær præcist ved afløb, rør og gennemføringer. Små åbninger kan lukkes med PU-skum; større åbninger lukkes med tilpassede PIR-stykker.
03Fase 3Monter folie og gulvvarmePE-folie, rionet og PEX
Fastlæg gulvhøjde, armering og gulvvarmekredse, før betonen støbes.
Trin 7
Læg PE-folien
PE-folien lægges som et sammenhængende lag over PIR-pladerne. Før folien til kantisoleringen, lav overlap og tape samlingerne med tape der hæfter på folien. Tæt også ved gennemføringer.
Sådan gør du
- Rul folien ud uden unødige folder
- Bind overlap fast efter foliens krav
- Tape samlinger med tape der hæfter på folien
- Tæt ved gennemføringer
- Beskyt folien mod huller
PE-folien er det tætte lag. Tape på PIR erstatter ikke en korrekt udført folie.
Trin 8
Planlæg armering og gulvvarme
Marker færdig gulvhøjde, betonlagets tykkelse og rørfrie zoner. Læg derefter afstandsholdere, så rionettet ikke ender nede på folien.
Trin 9
Opklods rionettet
Rionettet lægges på afstandsholdere, så det ligger oppe i betonlaget og ikke direkte på PE-folien.
Sådan gør du
- Læg rionettet med korrekt overlap
- Bind overlap fast
- Sæt afstandsholdere under nettet
- Kontroller højder med laser/målestok
- Undgå skarpe ender mod PE-folie
Nettet skal løftes op i betonlaget. Det må ikke ligge løst direkte oven på folien.
Trin 10
Bind PEX-rørene til rionettet
PEX-rørene lægges efter kredsplanen og bindes til rionettet før støbning. Fastgørelsen skal holde rørene på plads uden at klemme dem.
Sådan gør du
- Læg rørene efter kredstegningen
- Undgå knæk og for små bukkeradier
- Bind rørene til rionettet med egnede strips
- Mærk kredsene
Kontroller
- Rør følger kredstegningen
- Ingen skader eller knæk
- Rørene sidder fast før støbning
Trin 11
Trykprøv gulvvarmen
Fyld, udluft og trykprøv alle kredse før støbning. Trykket skal være stabilt, mens rørene stadig er tilgængelige.
Kontroller
- Ingen trykfald
- Ingen utætheder
- Kredse mærket
- Resultat dokumenteret
04Fase 4Støb betonlagetSlutkontrol, kote og afretning
Kontroller opbygningen før betonlevering, og hold koten under støbningen.
Trin 12
Forbered støbningen
- kantisolering er monteret
- PIR ligger stabilt
- PE-folien er tæt og uden synlige huller
- rionet er opklodset
- PEX er fastgjort og trykprøvet
- færdig gulvhøjde og betonmængde er regnet ud
- du ved hvor betonen kommer ind, og hvor du arbejder dig hen
Trin 13
Støb og afret betonlaget
I den viste opbygning støbes ca. 100 mm beton. Brug den tykkelse og armering, som passer til belastningen på gulvet.
Sådan gør du
- Afsæt færdig gulvkote med laser
- Fordel beton jævnt
- Kontroller rør/net løbende
- Afret efter fastlagte højder
- Kontroller med retskinne og laser
- Beskyt betonen mod for hurtig udtørring
Betonens kote, afretning og finish
Brug laser og referencepunkter. Kontroller med retskinne, og vælg finish efter gulvets krav til planhed.
05Fase 5Afslut gulvetHærdning, restfugt og gulvbelægning
Betonen skal hærde og tørre, før gulvvarme og gulvbelægning.
Trin 14
Lad betonen hærde og tørre
Betonen skal hærde og tørre, før fugtfølsomme gulve lægges. Gulvvarmen startes efter systemets procedure.
Sådan gør du
- Beskyt overfladen mod for hurtig udtørring
- Undgå tidlig fuld belastning
- Følg opstartsprocedure
- Mål restfugt før gulv
Trin 15
Klargør og læg gulvbelægningen
Når planhed og restfugt er kontrolleret, lægges gulvet efter producentens krav til underlag, akklimatisering og fuger.
Sådan gør du
- Kontroller planhed og restfugt
- Udfør evt. flydespartling
- Kontroller gulvets godkendelse til gulvvarme
- Respekter randafstande og fuger
- Monter gulvet
Produkter til opbygningen
PIR-produkter.

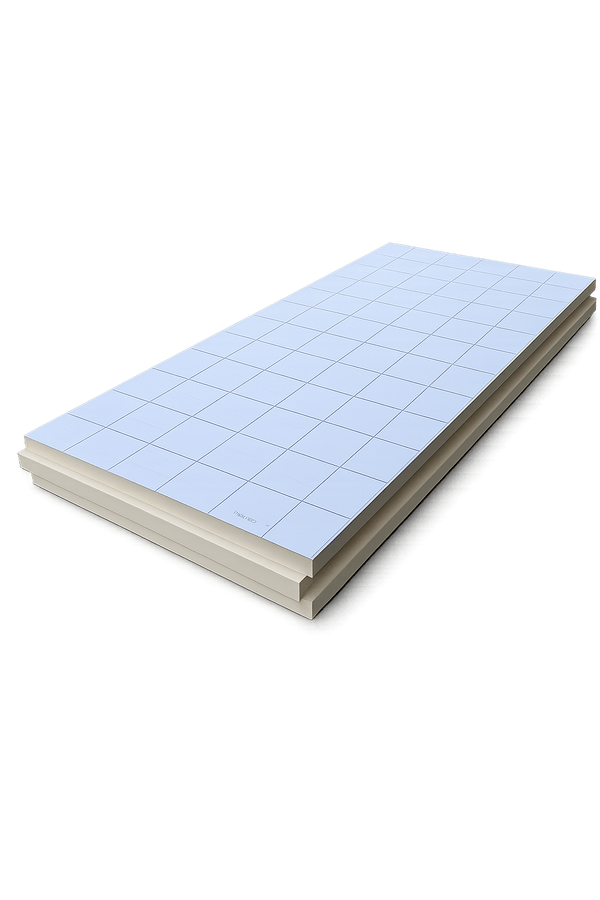

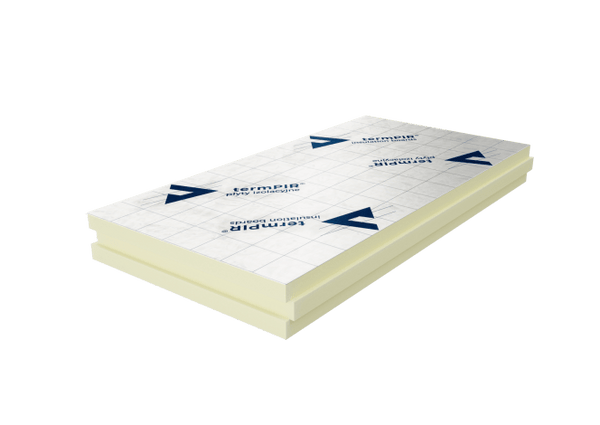

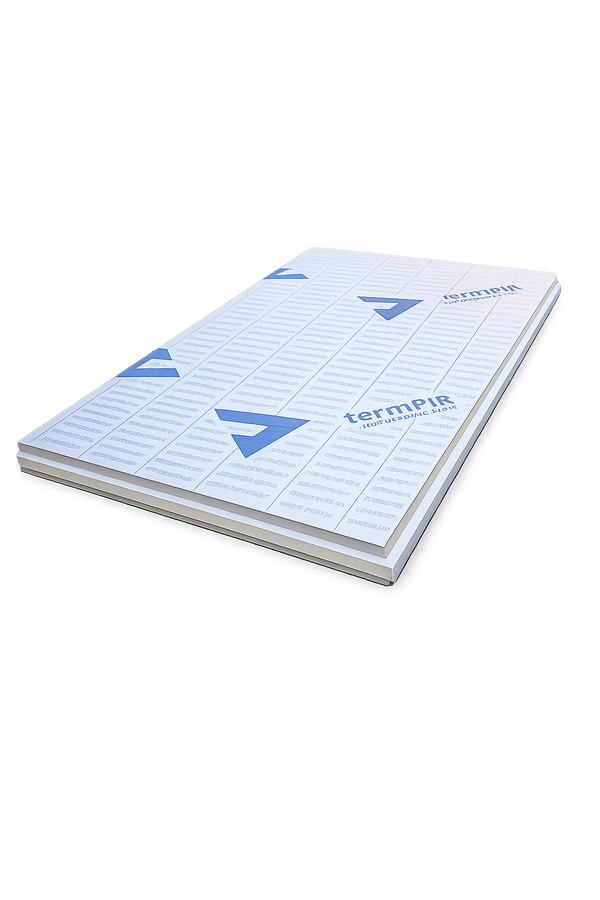

PIR-isoleringsplader
Brug beregneren til at se tykkelse, plader og pakker.
Montage og tilbehør
Til tape, lim, skum og fastgørelse under montagen.
Spørgsmål og svar
Hvor tykt skal betonlaget være?
I den viste opbygning omkring 100 mm. Den rigtige tykkelse afhænger af belastning, armering og gulvets opbygning.
Hvornår kan gulvvarmen startes?
Efter systemets opstartsprocedure – ikke straks efter støbning.
Beregner den hele gulvets U-værdi?
Nej. Den medregner kun de valgte PIR-lag. Hele gulvet skal beregnes separat, hvis du skal bruge dokumentation.
Er din gulvopbygning anderledes?
Send billeder og mål af gulvet og byggehøjden, så hjælper vi med næste skridt.
