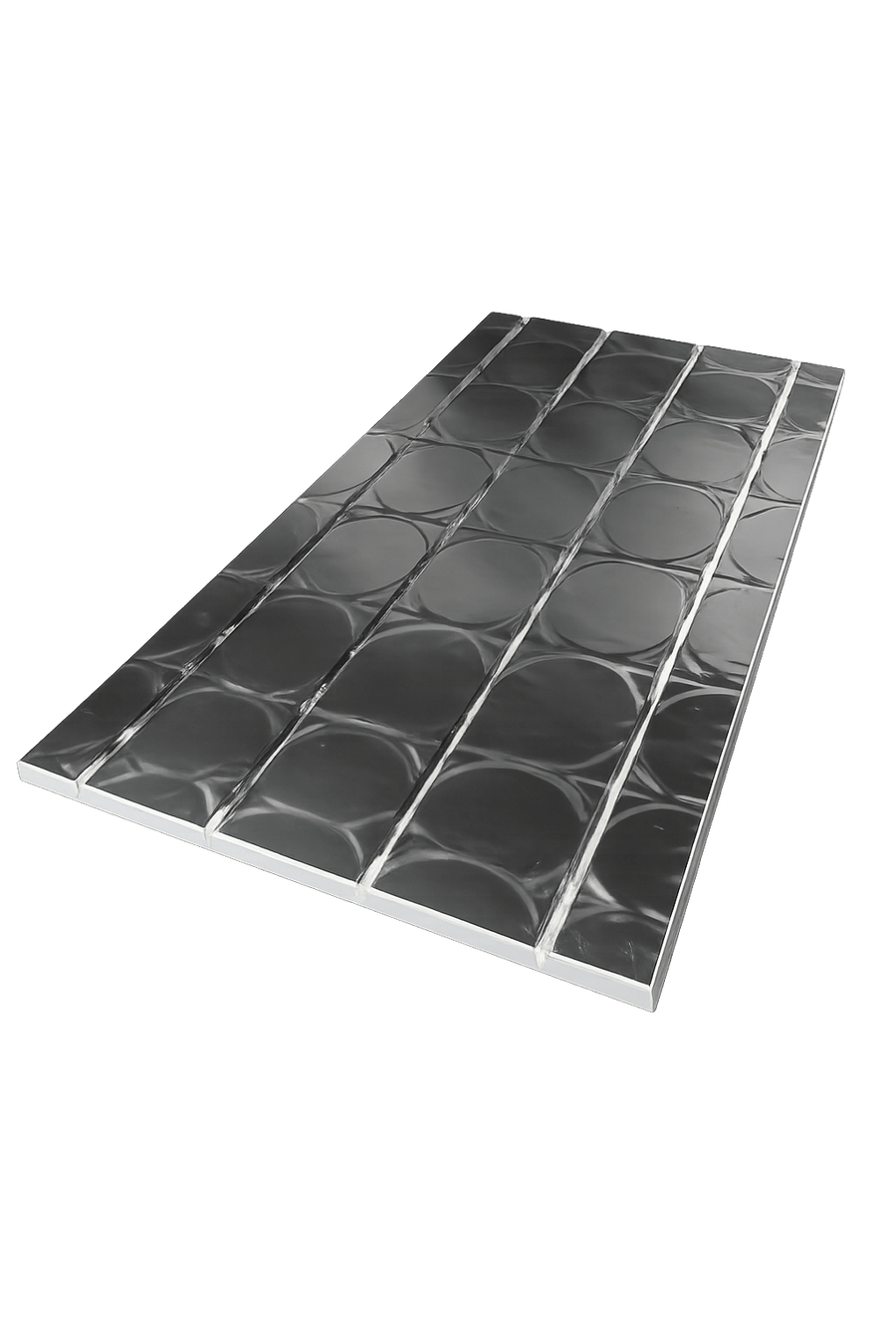

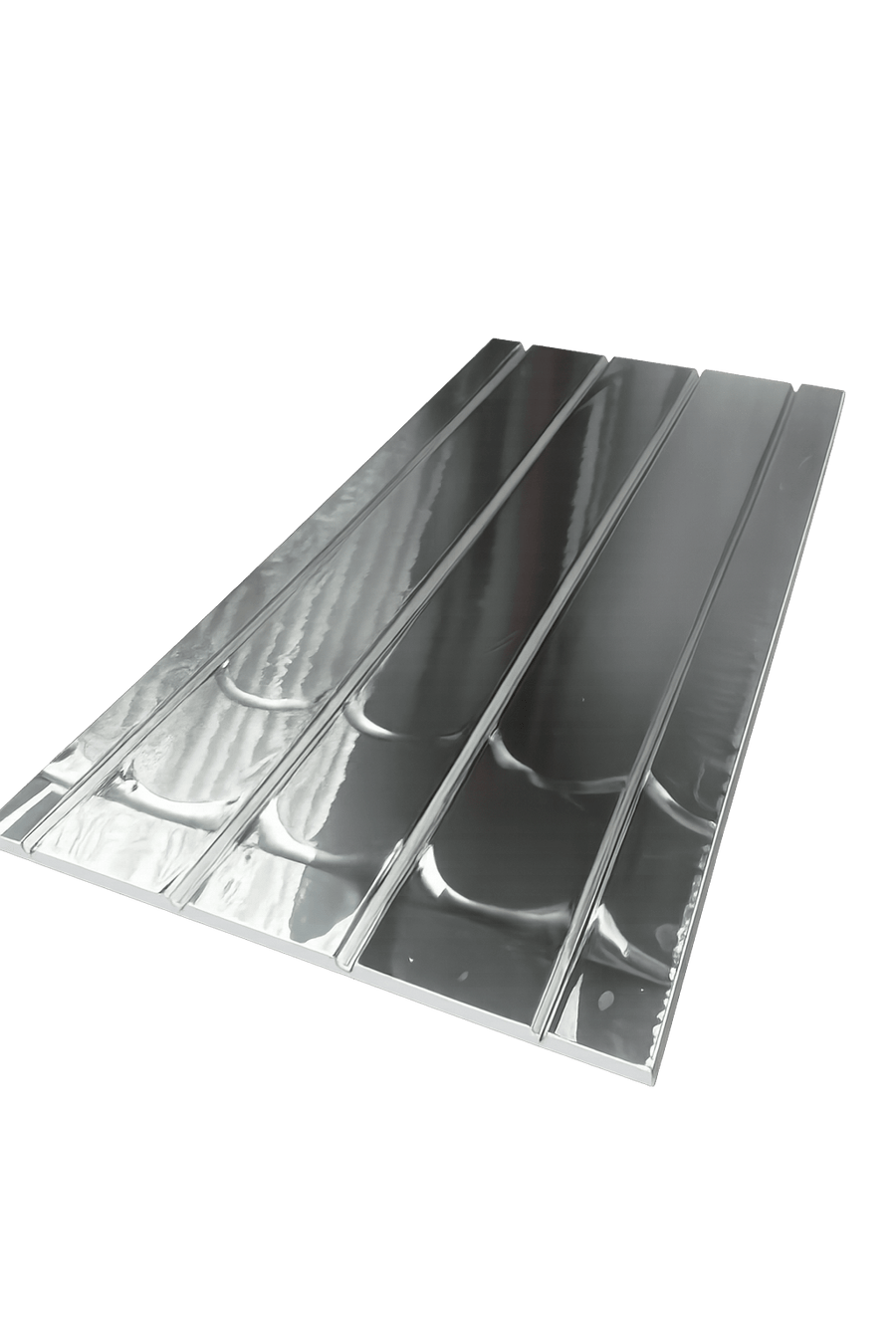

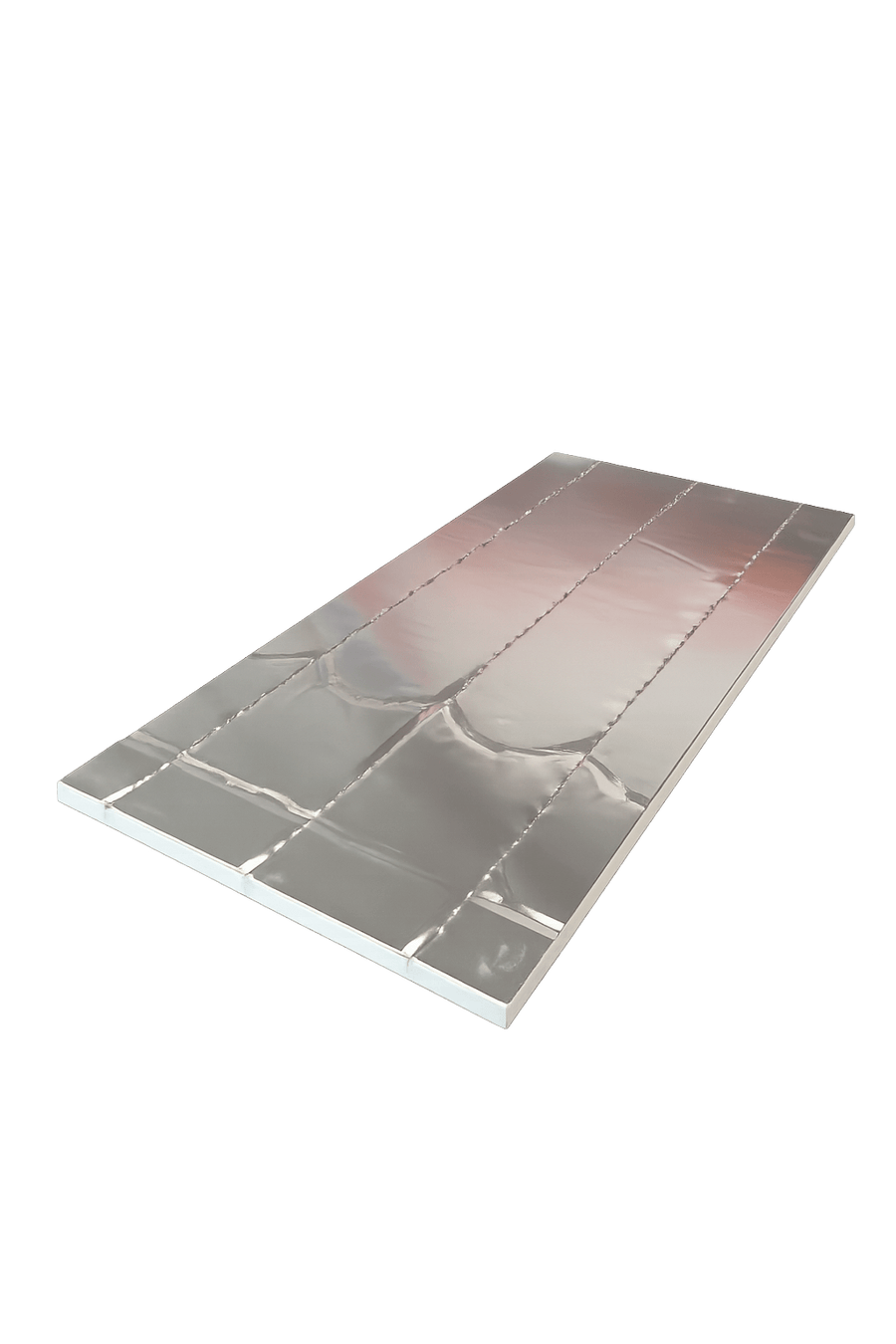

Gulvvarmeplader af EPS med aluminiumsspor til vandbåren gulvvarme. PEX-rørene trykkes direkte ned i sporene, så de ikke skal støbes ind, og byggehøjden holdes nede. Pladen er 20 mm til Ø16 PEX og 25 mm til Ø20 PEX.
16 mm PEX
20 mm plade til Ø16 mm PEX · 600 × 1200 mm
20 mm PEX
25 mm plade til Ø20 mm PEX · 600 × 1200 mm
Gulvvarmeplader er plader med spor, som gulvvarmerørene ligger i. Vores plader er af EPS med integreret aluminium, som fordeler varmen ud over gulvfladen. Sporene ligger med 150 mm mellem rørene, og pladen har både lige spor og indbyggede vendinger.
Systemet er tørt. Ved støbt gulvvarme ligger rørene i et lag beton eller anden udstøbning, som skal tørre, og som bygger højere. Med gulvvarmeplader trykkes rørene ned i pladerne, og gulvet bygges ovenpå. Derfor bruges de især ved renovering, i trægulvskonstruktioner og i sommerhuse, hvor der ikke er plads eller tid til en udstøbning.
Den samlede opbygning består af gulvvarmepladen, det trykfordelende lag, din gulvtype kræver, og selve gulvbelægningen. Pladen er kun 20 eller 25 mm, så gulvvarmen kan ofte lægges uden at hæve gulvet meget. Hvor meget der skal oven på pladen, afhænger af, om du lægger trægulv, laminat, vinyl eller fliser. Se de godkendte opbygninger i montagevejledningen, før du lægger dig fast på højden.
EPS i gulvvarmepladen fordeler og holder på varmen i pladen, men den erstatter ikke isoleringen i gulvet. Lægger du gulvvarme i et terrændæk ved renovering, kræver bygningsreglementet en U-værdi på 0,10 W/m²K for gulvet. Med almindelig mineraluld svarer det til ca. 300 mm isolering. Med PIR-plader (lambda 0,022) er det ca. 180 mm, fordi PIR isolerer bedre pr. millimeter. Det giver plads, når byggehøjden er trang.
Ligger gulvet over et opvarmet rum, gælder et andet krav: ved nybyg må en etageadskillelse under gulvvarme højst have en U-værdi på 0,50 W/m²K. Se kravene for alle bygningsdele i vores BR18 isoleringsguide og opbygningen på PIR i terrændæk.
En tør gulvvarmeløsning til eksisterende betongulve og stabile træunderlag. Følg trinene i rækkefølge, og vælg til sidst den afslutning, der passer til dit gulv.
Start med et plant, solidt og stabilt underlag: et betongulv eller en fast træplade. Underlaget skal være rent, tørt og uden bevægelser. Er betongulvet ujævnt, så ret det op med flydespartel, og lad det tørre i mindst 24 timer og altid efter produktets tørretid.
Kantstrimlen sættes langs alle vægge, sokler og andre faste bygningsdele, før pladerne lægges. Den giver materialerne plads til at bevæge sig ved temperatur- og fugtændringer og mindsker risikoen for knirk, spændinger og et gulv, der presser mod væggen.
På beton: prim betonen med betonprimer, og lim pladerne fast med klæber til EPS-plader, når primeren er tør. På træ: brug skumlim til EPS. Læg pladerne tæt sammen med aluminiumssiden opad, mens limen er frisk.
Tape samlingerne i aluminiummet med aluminiumstape. Det samler aluminiumslaget over samlingerne og giver en mere ensartet varmefordeling. Tapen kan også dække skader i aluminiummet fra monteringen. Det er limen under pladerne, der holder dem fast.
Tryk rørene helt ned i sporene efter den planlagte rørføring. De må ikke tvinges eller have skarpe knæk. Ved rørenderne giver 90° rørbøjninger en pæn overgang til tilslutningen. Før gulvet lukkes, skal systemet trykprøves af den ansvarlige installatør.
Flydende gulv (laminat, klikvinyl eller kliktræ): kan som udgangspunkt lægges direkte på pladerne, hvis gulvproducenten tillader det. Kræver producenten et underlag, så vælg et tyndt underlag, der er egnet til gulvvarme.
Klinker og fliser: aluminiummet afrenses og primes med Murexin D4 Rapid. I tørre rum bruges Murexin FBS 75 i to omgange: først udjævnes omkring rørene, og laget tørrer i 24 til 36 timer. Derefter monteres Termo Top Slim i et nyt lag FBS 75. Fliserne limes til sidst med Murexin Flex XL.
Vådrum: her bruges Hidrostop Flex som en del af den samlede vådrumsløsning.
Note: Et vådrum kræver stadig korrekt fald, afløb, membran og detaljeløsninger. Gulvvarmepladerne er ikke i sig selv en vådrumsløsning.
Når rør, plader og afslutningslag er monteret korrekt, er gulvet klar til den endelige belægning. Følg altid gulvproducentens anvisninger for gulvvarme, underlag og afstand til vægge.
Gulvvarmepladerne retter ikke gulvet op. Ujævnheder og bevægelser i underlaget skal udbedres før montage.
Træ, laminat, vinyl og fliser kræver forskellige trykfordelende lag. Fliser lægges ikke direkte på EPS og aluminium.
De 20 eller 25 mm EPS i gulvvarmepladen erstatter ikke den nødvendige isolering i den øvrige gulvkonstruktion.
Rørdimension, kredslængde, rørafstand, flow og fremløbstemperatur skal passe til rummets varmebehov og fordeleren.
20 mm

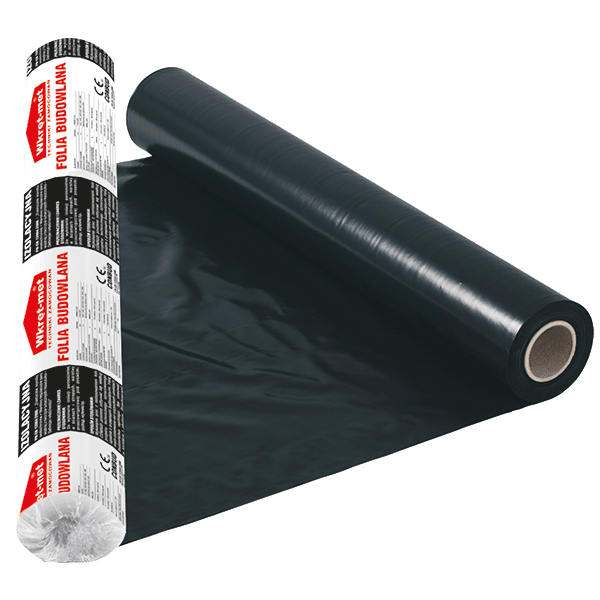

Beskytter konstruktionen mod opstigende fugt
Kontrollér datablad og montagevejledning, før den endelige gulvopbygning fastlægges.
Se dokumentationDet afhænger af gulvtypen. Trægulv, laminat og vinyl kan lægges med den rette opbygning, mens fliser kræver et trykfordelende lag. Fliser lægges ikke direkte på EPS og aluminium. Montagevejledningen viser opbygningen for hver gulvtype.
Det følger rørdimensionen. Pladen på 20 mm passer til Ø16 PEX, som er den mest almindelige dimension i boliger. Pladen på 25 mm passer til Ø20 PEX, som bruges, når projekteringen kræver et højere flow.
Ja. Pladerne er beregnet til vandbåren gulvvarme i blandt andet trægulvskonstruktioner. Underlaget skal være plant og bære pladerne, og der skal være isolering i gulvet under.
Nej. De 20 eller 25 mm EPS i pladen tæller ikke som gulvets isolering. Mod jord eller kryberum kræver bygningsreglementet ved renovering en U-værdi på 0,10 W/m²K, hvilket svarer til ca. 180 mm PIR.
Én plade dækker 0,72 m², og en pakke med 10 plader dækker 7,2 m². Regn med gulvarealet og læg lidt ekstra til tilpasning langs vægge og ved fordeleren.
Støbt gulvvarme bygger højere og skal tørre, før gulvet kan lægges. Gulvvarmeplader er et tørt system med lav byggehøjde og bruges især ved renovering og i trægulve. Det rigtige valg afhænger af din konstruktion og den højde, du har til rådighed.
Send gulvareal, tilgængelig byggehøjde, eksisterende underlag, ønsket gulvtype, PEX-dimension og varmekilde. Så vurderer vi pladetype og den nødvendige overbygning.
